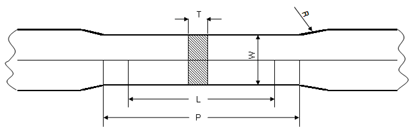

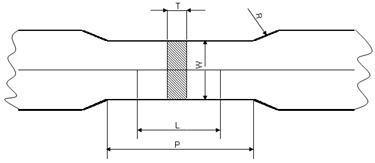

[1호 시험편(판,조,대의 경우]
(단위:mm)
시험편의 구별
나비(W)
표점거리(L)
평행부 길이(P)
어깨부의 반지름(R)
두께(T)
1A
40
200
약 220
25 이상
원래두께 대로
1B
25
약 220
25 이상
원래두께 대로

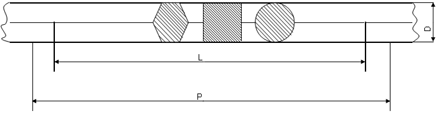

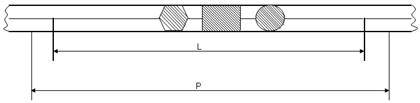

[2호 시험편(봉의 경우)-호칭지름 25mm이하인 경우]
(단위:mm)
지름 또는 맞변길이(D)
표점거리(L)
물림간격(P)
원래길이 대로
8D
약(L+2D)



[3호 시험편(지름이 25mm 초과하는 봉재의 경우]
(단위:mm)
지름 또는 맞변길이(D)
표점거리(L)
물림간격(P)
원래길이 대로
4D
약(L+2D)

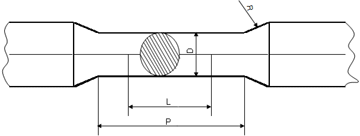

[4호 시험편(주조품의 경우)]
(단위:mm)
지름(D)
표점거리(L)
평행부 길이(P)
어깨부의 반지름(R)
14
50
약 60
15 이상

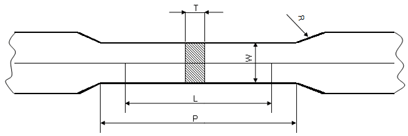

[5호 시험편(판, 조, 대, 관의 경우)]
(단위:mm)
나비(W)
표점거리(L)
평행부 길이(P)
어깨부의 반지름(R)
두께(T)
25
50
약 60
15 이상
원래두께 대로

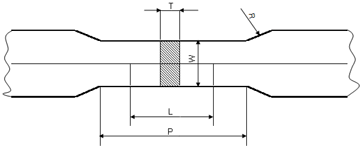

[6호 시험편(두께 6mm이하인 판재 및 형재의 경우)]
(단위:mm)
나비(W)
표점거리(L)
평행부 길이(P)
어깨부의 반지름 (R)
두께(T)
15
L+약 10
15 이상
원래두께 대로



[7호 시험편]
(단위:mm)
나비(W)
표점거리(L)
평행부 길이(P)
어깨부의 반지름(R)
두께(T)
T 이상
약 1.2L
15 이상
원래두께 대로

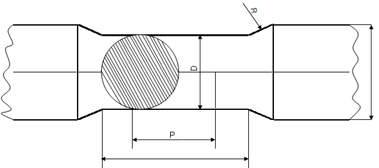

[8호 시험편(일반주철물의 경우)-연신율이 필요치 않을 때]
(단위:mm)
시험편의 구별
시험재의 주조치수(지름)
평행부의 길이(P)
지름(D)
어깨부의 반지름(R)
8A
약 13
약 8
8
16 이상
8B
약 20
약 12.5
12.5
25 이상
8C
약 30
약 20
20
40 이상
8D
약 45
약 30
32
64 이상



[9호 시험편(선의 경우)]
(단위:mm)
시험편의 구별
표점거리(L)
물림간격(P)
9A
100
150 이상
9B
200
250 이상

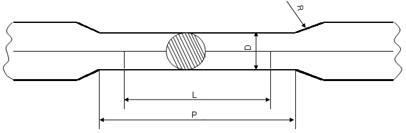

[10호 시험편(봉, 주조품의 경우)]
(단위:mm)
지름(D)
표점거리(L)
평행부 길이(P)
어깨부의 반지름(R)
12.5
50
약 60
15 이상



[11호 시험편(관의 바깥지름이 작은 경우)]

표점거리 L=50mm

심금을 넣는 경우 표점거리 100mm

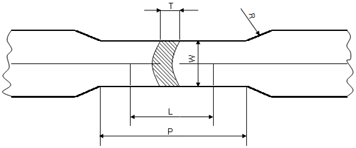

[12호 시험편(관의 경우)]
(단위:mm)
시험편의 구별
나비(W)
표점거리(L)
평행부의 길이(P)
어깨부의 반지름(R)
두께(T)
12A
19
50
약 60
15 이상
원래두께 대로
12A
25
50
약 60
15 이상
원래두께 대로
12C
38
50
약 60
15 이상
원래두께 대로

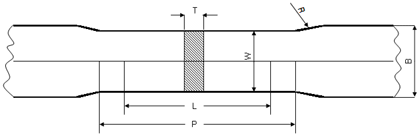

[13호 시험편(판,조,대의 경우]
(단위:mm)
시험편의 구별
나비(W)
표점거리(L)
평행부의 길이(W)
어깨부의 반지름(R)
두께(T)
물림부의 나비(B)
13A
20
80
약 120
20~30
원래두께 대로
-
13B
12.5
50
약? 60
20~30
원래두께 대로
20 이상

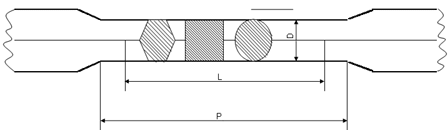

[14호 시험편(판,조,대의 경우)]
(단위:mm)
표점거리(L)
평행부의 길이(P)
어깨부의 반지름(R)
5.5D~7D
15 이상

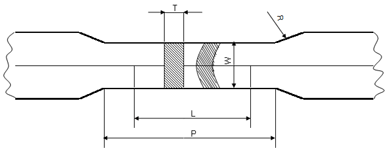

[14호 시험편]
(단위:mm)
나비(W)
표점거리(L)
평행부 길이(P)
어깨부의 반지름®
두께(T)
8T 이하
15 이상
원래두께 대로



[14호 시험편(관의 바깥지름이 작은 경우)]
